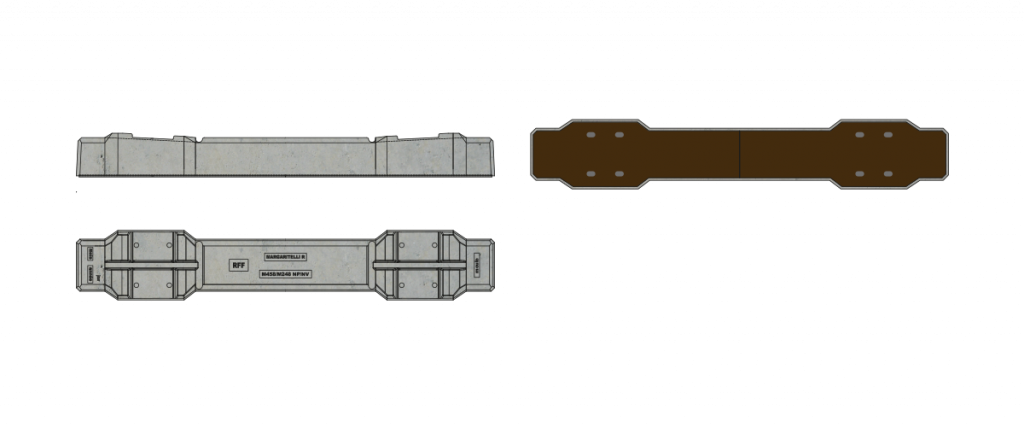

M 458 NP/NV, M248 NP/NV

TRAVERSE IN C.A.P. PER GIUNTI ISOLANTI INCOLLATI

Margaritelli Ferroviaria

Conforme alle norme EN 13230-1/2
ed alle Specifiche Tecniche SNCF IG04026


Lunghezza:
M 458 NP/NV: 2400 mm
M 248 NP/NV: 2260 mm
Larghezza 400 mm
Altezza sottorotaia:
M 458 NP/NV: 215,3 mm
M 248 NP/NV: 176,0 mm
Massa:
M 458 NP/NV: 427,5 mm
M 248 NP/NV: 347,0 mm


Momento di flessione positivo di progetto
per la sezione sottorotaia
M 458 NP/NV: Mdr ≥ +13,0 kNm
M 248 NP/NV: Mdr ≥ +9,75 kNm
Mdcn ≥ -14,24 kNm momento di flessione negativo
di progetto per la sezione di mezzeria
Mdc ≥ +7,12 kNm momento di flessione positivo
di progetto per la sezione di mezzeria
USP: Materassino Sotto Traversa conforme
alle Specifiche Tecniche SNCF CT IGEV 016
